Crie seus próprios Mapas usando Imagens no Power BI: Layouts e Plantas Baixas
Você sabia que pode utilizar gráficos personalizados dentro do Power BI? Crie seus próprios Mapas usando Imagens no Power BI com um gráfico personalizado!
Caso prefira esse conteúdo no formato de vídeo-aula, assista ao vídeo abaixo ou acesse o nosso canal do YouTube!
O que você aprende neste vídeo
Resposta rápida: A aula transforma uma planta baixa de supermercado em um mapa interativo no Power BI, com o visual personalizado Synoptic Panel. Mostra a conversão da imagem PNG em SVG com os setores marcados, a ligação de cada setor com a tabela, a cor pelo valor da medida e o filtro do relatório ao clicar em um setor.
Neste vídeo (23 min):
- 0:00 - A proposta: transformar uma planta baixa ou um layout em um gráfico de mapa para ver o desempenho de cada setor
- 1:08 - O Synoptic Panel, um gráfico personalizado que transforma uma imagem em mapa
- 2:17 - A planta baixa de um supermercado simulado e a base de dados com bloco, setor, vendas, conversão e tempo de permanência
- 4:30 - De PNG para SVG, num site da criadora do visual
- 5:36 - Marcar os blocos com a varinha mágica ou desenhando manualmente
- 7:47 - Exportar a imagem e salvar como documento SVG
- 9:24 - Obter mais visuais: onde baixar o gráfico personalizado
- 11:56 - Categoria com o número do bloco e subcategoria com o nome do setor
- 12:46 - Adicionar o arquivo SVG pelo local maps e escolher a média de vendas como medida
- 14:47 - Cores dos dados por saturação, de acordo com a média de vendas
- 16:48 - Mais informações na dica de ferramenta, incluindo uma nova medida de tempo médio de permanência
- 18:49 - O mapa filtra o cartão de conversão e o gráfico de tempo de permanência ao clicar em um setor
Trechos do vídeo:
- Para o mapa funcionar, a imagem é convertida em SVG com cada bloco identificado, e a numeração dos blocos tem de bater com a coluna da tabela que traz esses números.
- O visual só permite adicionar a imagem depois que a categoria e a subcategoria estão preenchidas.
- O Synoptic Panel é um gráfico personalizado: não vem instalado por padrão, e para baixar outros gráficos personalizados pelo Power BI é preciso ter uma conta, que pode ser criada de graça.
- A saturação das cores vai de 0 a 100 no exemplo da aula. Ao reduzir o intervalo, por exemplo para de 30 a 100, a diferença entre as cores dos setores diminui.
- Depois de clicar em um setor para filtrar o relatório, um novo clique no mesmo setor volta a selecionar tudo.
Para receber por e-mail o(s) arquivo(s) utilizados na aula, preencha:
Não vamos te encaminhar nenhum tipo de SPAM! A Hashtag Treinamentos é uma empresa preocupada com a proteção de seus dados e realiza o tratamento de acordo com a Lei Geral de Proteção de Dados (Lei n. 13.709/18). Qualquer dúvida, nos contate.
O que você vai ver hoje?
Crie seus próprios Mapas usando Imagens no Power BI: Layouts e Plantas Baixas
Um dos aspectos mais poderosos do Power BI é a sua capacidade de representar dados de forma visual e intuitiva.
Nesta aula, vou te mostrar como transformar imagens comuns, como plantas baixas ou layouts, em poderosas ferramentas de análise de dados detalhadas e interativas.
Você vai aprender a utilizar o Synoptic Panel, um recurso avançado, mas acessível, para criar gráficos personalizados e explorar dados de maneira prática e eficiente.
Gráficos Personalizados no Power BI
Além dos gráficos nativos que já vêm prontos para uso no Power BI, você também pode aproveitar os visuais personalizados.
Esses gráficos são desenvolvidos por empresas, como a Microsoft, ou até mesmo pela comunidade de usuários e ficam disponíveis para download.
A melhor parte é que a maioria desses visuais personalizados no Power BI é gratuita! Tudo o que você precisa é ter uma conta no Power BI, e você pode criar uma conta gratuitamente, para acessar a opção Obter mais visuais.

Feito isso, você será direcionado para a AppSource, onde encontrará diversos gráficos e visuais personalizados para usar no Power BI. Nessa aula, utilizaremos o Synoptic Panel.

No material disponível para download, o Synoptic Panel já estará incluso no arquivo para você utilizar.
É importante lembrar que os visuais personalizados que você baixar no Power BI estarão disponíveis apenas para uso no arquivo específico em que foram baixados.
Para conhecer mais visuais personalizados do Power BI, confira nossa postagem com 10 gráficos personalizáveis que irão aprimorar ainda mais seus dashboards: 10 Visuais Personalizados no Power BI para Download Gratuito
O que é o Synoptic Panel?
O Synoptic Panel é um gráfico personalizado disponível no Power BI que transforma imagens em gráficos interativos. Esse recurso é especialmente útil quando precisamos visualizar dados em layouts ou mapas que não estão disponíveis nos gráficos padrão.
O Synoptic Panel pode ser utilizado em diversos cenários, como:
- Análise e Gestão de Lojas e Outros Layouts: Visualize o desempenho de setores em lojas, plantas industriais ou supermercados.
- Mapeamento de Espaços: Acompanhe métricas como vendas, conversão e tempo de permanência por área.
- Gestão de Eventos: Acompanhe a ocupação de assentos em estádios, teatros ou outros eventos.
- Personalização Total: Ao contrário dos gráficos padrão, o Synoptic Panel oferece total controle sobre como os dados são representados visualmente.
Esse recurso permite associar dados a regiões específicas de uma imagem, proporcionando uma visão detalhada e segmentada dos dados analisados.

A principal vantagem do Synoptic Panel é sua interatividade: ao clicar em uma área do gráfico, você pode filtrar e analisar os dados relacionados a ela. Vamos explorar todo esse processo de criação!
Apresentando a Base de Dados e os Materiais Disponíveis

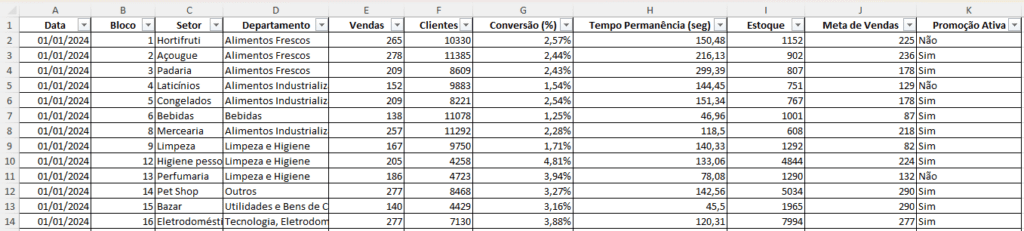

No material disponível para download, você encontrará a base de dados que utilizaremos como exemplo, com o histórico de vendas de uma loja, dividido por setores e departamentos.

Além disso, você terá acesso a dois arquivos de imagem: um no formato PNG e outro em SVG. O arquivo SVG é uma imagem vetorizada que nos permitirá identificar os blocos presentes na imagem, associados a números correspondentes na tabela.

Preparando a Imagem
Para usar o Synoptic Panel, é necessário ter uma imagem base que será transformada em um mapa interativo. Essa imagem pode estar nos formatos PNG ou JPEG, mas será preciso convertê-la para o formato SVG, que é vetorizado.

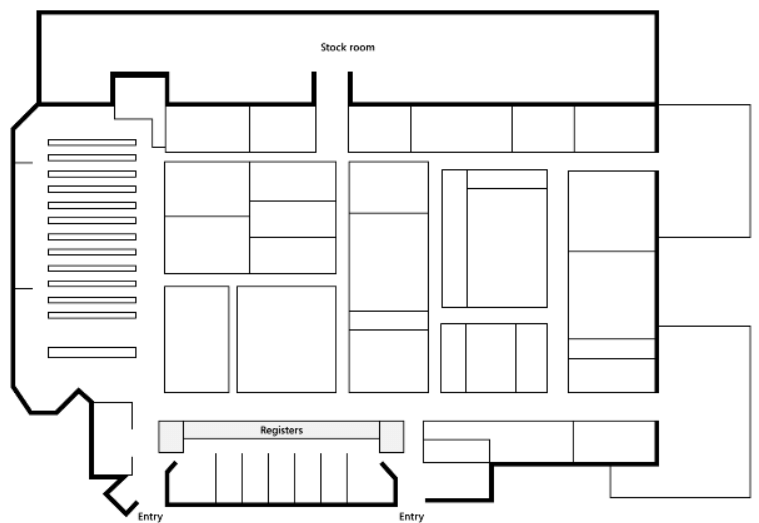

Escolha uma planta baixa, layout ou qualquer imagem que represente a estrutura que você deseja analisar. No nosso exemplo, utilizaremos o arquivo Imagem Loja.png.

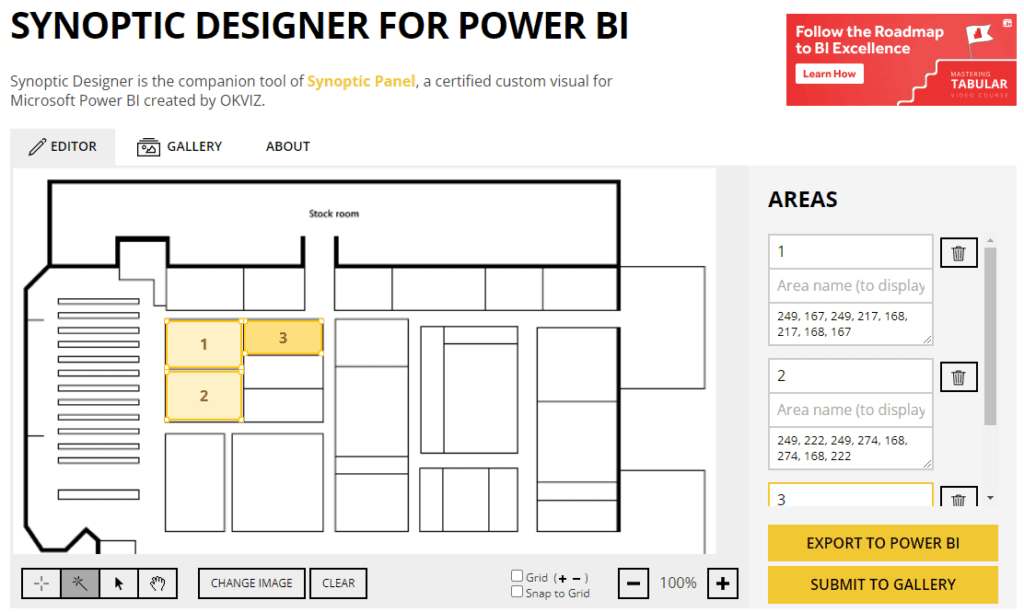

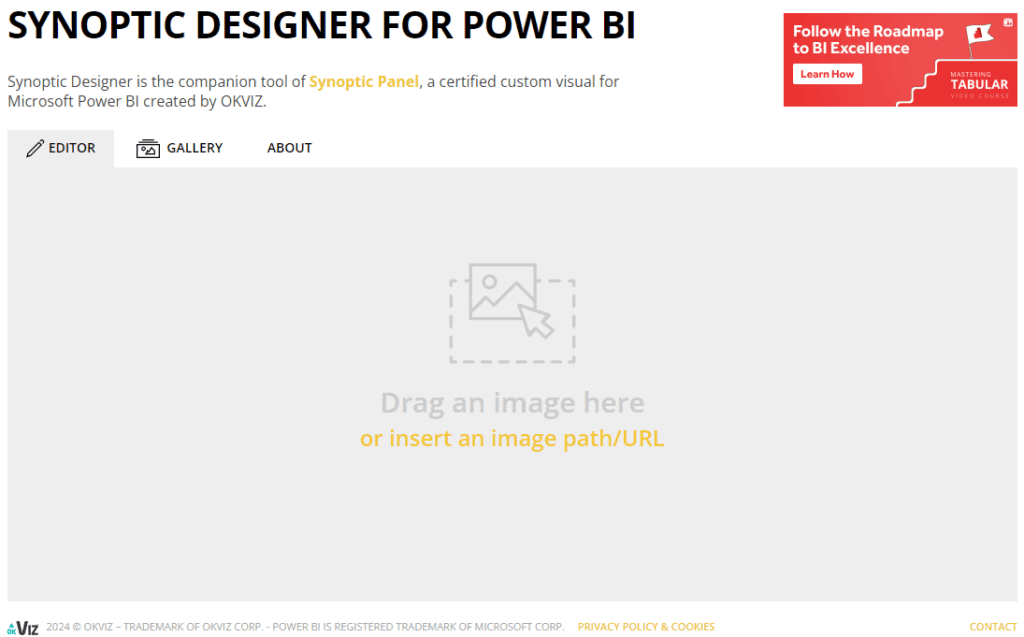

Para converter esse PNG em SVG, você pode usar a ferramenta disponibilizada pela empresa criadora do Synoptic Panel, chamada Synoptic Designer.

Dentro desse site, faça o upload da sua imagem e use as ferramentas disponíveis para delimitar as áreas da imagem:
- Varinha mágica: Seleciona áreas automaticamente com base no desenho.
- Desenho manual: Permite que você marque áreas específicas com mais precisão.

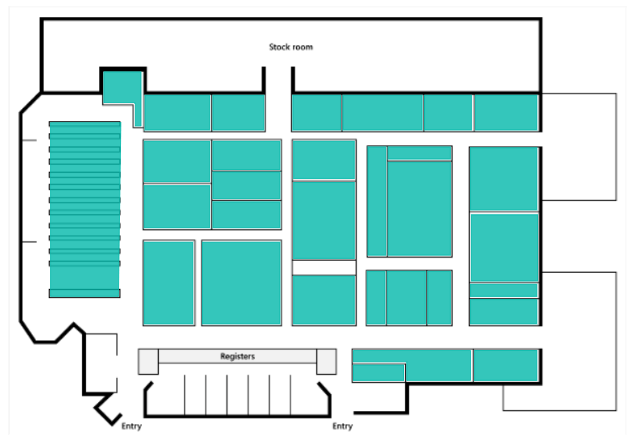

Numere e nomeie cada área de acordo com o layout que você deseja analisar. Após identificar todas as áreas de interesse, exporte o arquivo no formato SVG clicando em Export to Power BI.
Para o nosso exemplo, você pode utilizar o arquivo que deixei pronto no material para download!

Importando e Configurando o Mapa no Power BI

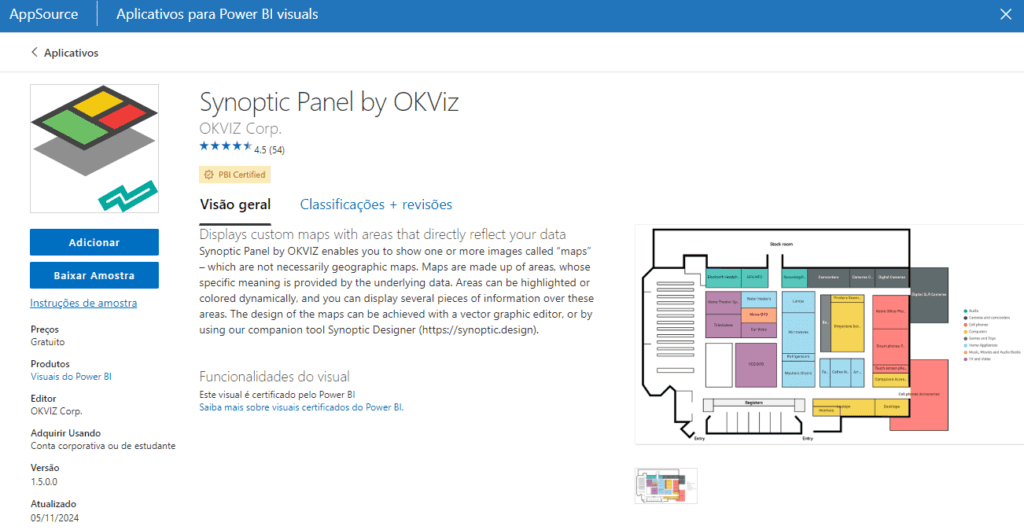

Agora que temos o arquivo SVG, é hora de integrá-lo ao Power BI. O primeiro passo, caso você não tenha o Synoptic Panel disponível, é adicioná-lo ao seu arquivo do Power BI.

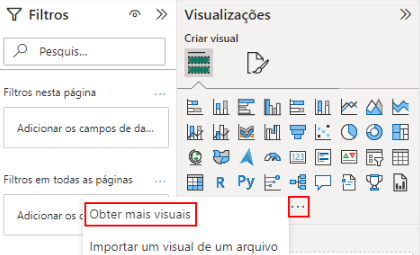

Basta clicar nos três pontinhos na seção de gráficos, acessar a AppSource, pesquisar por "Synoptic Panel" e adicioná-lo à sua biblioteca de gráficos.

Para facilitar, dentro do material da aula, eu já deixei alguns cálculos e análises que podem ser interessantes de serem apresentadas, como Média de Vendas, Conversão Total e % da Meta Atingida.

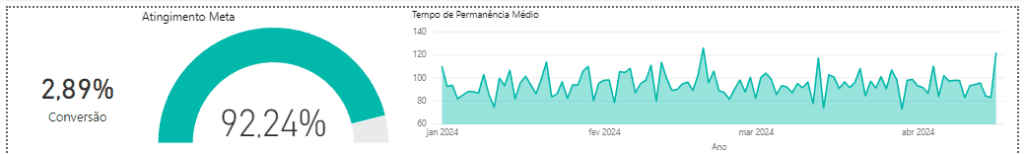

Além disso, também já preparei algumas visualizações de dados que irão complementar e interagir com o nosso mapa.

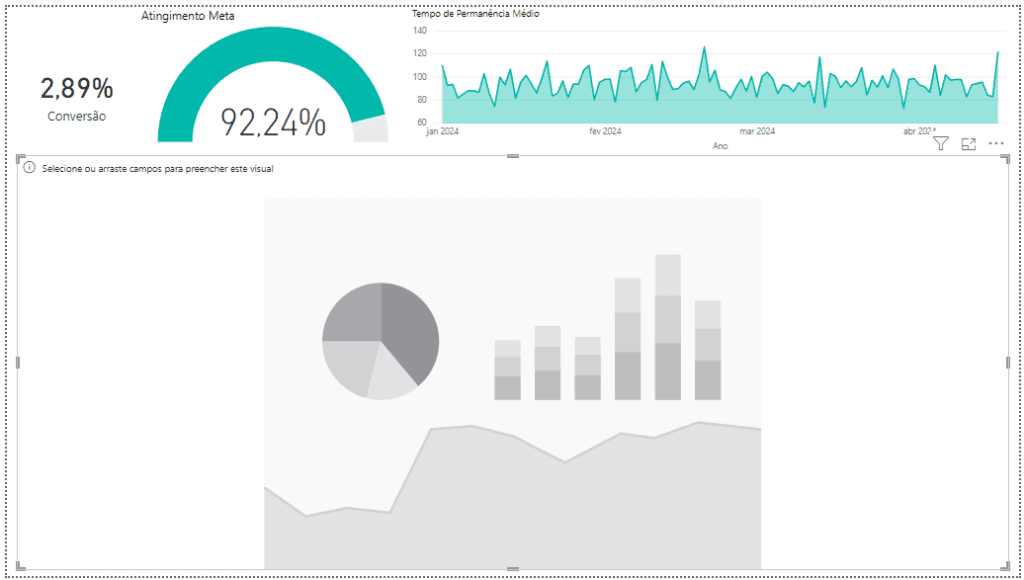

Agora, vamos criar o gráfico personalizado. Clique na opção Synoptic Panel para adicionar o gráfico à sua página de relatório.

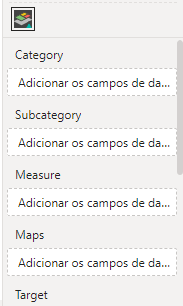

Dentro desse gráfico, você tem várias opções de informações que pode adicionar, como categoria, subcategoria, medidas, mapas e metas...

As duas principais informações que você precisa preencher para que o gráfico comece a funcionar, antes mesmo de adicionar a imagem, são os campos de categoria (Category) e subcategoria (Subcategory).

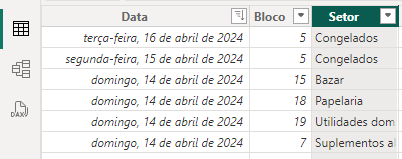

A categoria identificará cada área, por exemplo, na nossa tabela, a coluna responsável por essa identificação é a coluna Bloco.

A subcategoria será o nome de cada bloco, ou seja, a coluna que descreve cada setor. No nosso exemplo, será a coluna Setor.


Somente depois de preencher esses dois campos o Synoptic permitirá carregar a imagem no gráfico.

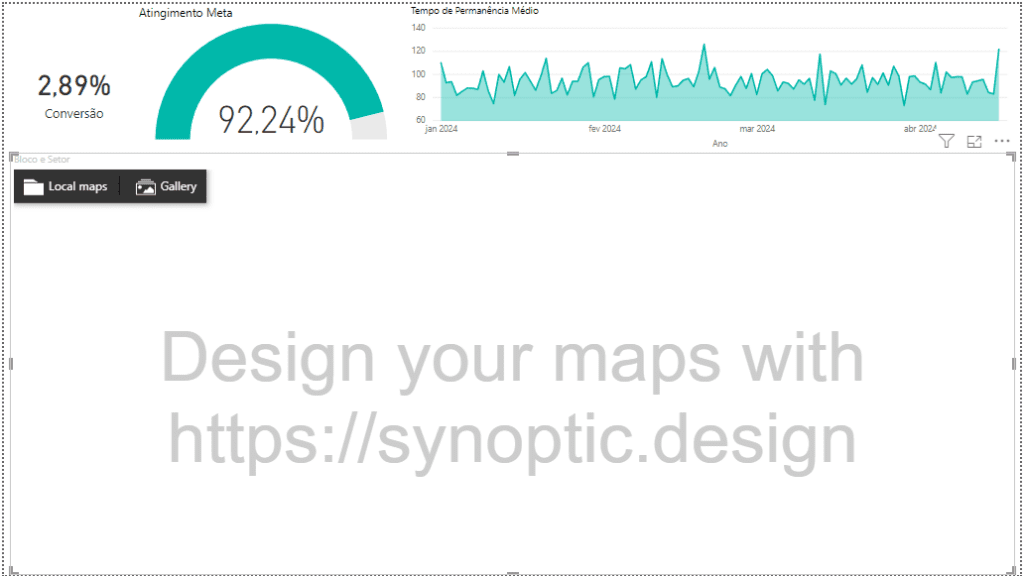

Para isso, clique em Local maps e selecione o arquivo SVG correspondente ao seu mapa.

Agora, precisamos adicionar uma medida (Measure) que represente o dado que queremos analisar e visualizar dentro do gráfico. Nesse caso, vamos analisar a Média de Vendas.

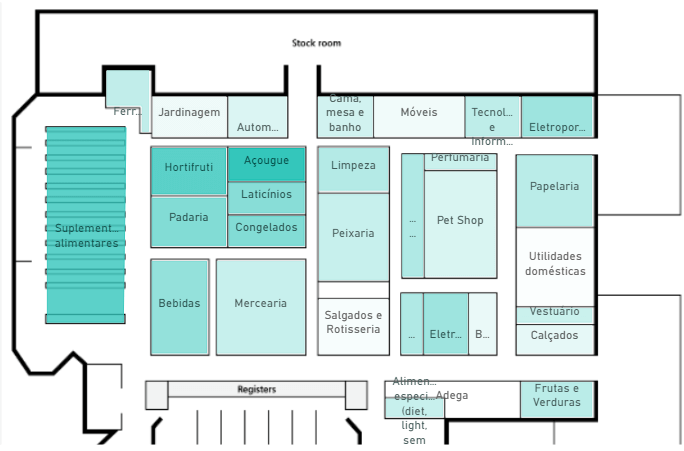

Ao adicionar essa medida, você verá que cada setor, que antes estava preto, agora ficará colorido de acordo com o gráfico.

Agora podemos formatar os rótulos para que fiquem centralizados e com um tamanho legível. Também podemos ajustar as cores para que elas variem de acordo com os valores analisados.
Por exemplo, setores com melhor desempenho na média de vendas terão tons mais escuros.
Para isso, acesse as opções de formatação, adicione e ajuste os Data Labels e mude a posição para Middle. Você também pode ajustar o tamanho da fonte e outras formatações relacionadas aos rótulos.

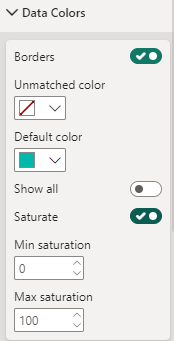

Quanto às cores, temos a opção Data Color, onde você pode marcar Saturate (Saturado) para criar a escala de cores desejada.

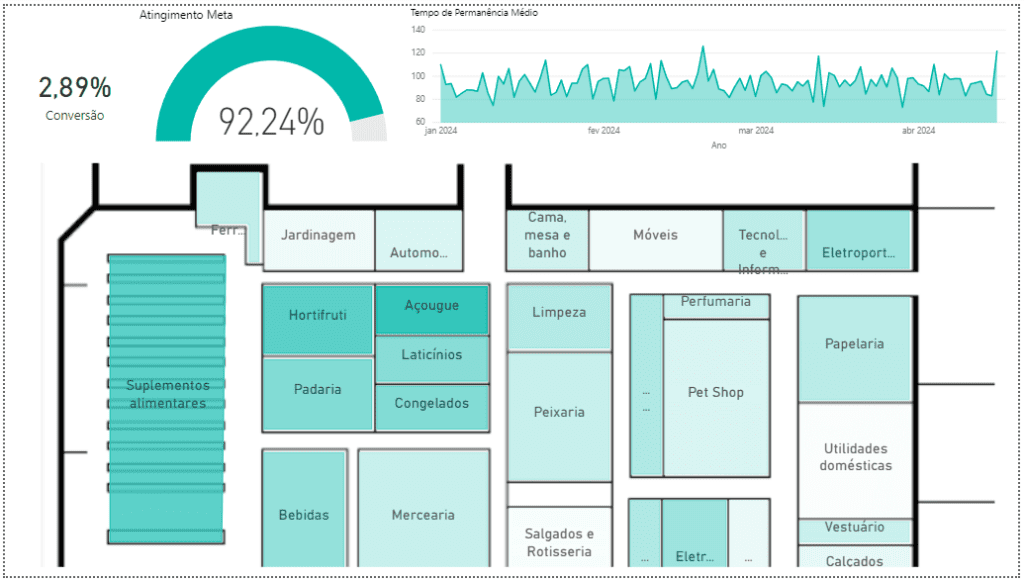

Passando o mouse sobre cada setor, você poderá visualizar a média de vendas de cada um. Para ajustar a quantidade de casas decimais, selecione a medida Média de Vendas e altere a formatação para duas casas decimais.

Assim, ao passar o mouse sobre cada setor, você verá a média de vendas de forma clara e intuitiva.

Adicionando mais Tooltips no Gráfico

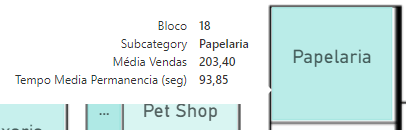

Além da média de vendas, é possível adicionar outros tooltips ao gráfico para complementar as informações exibidas ao posicionar o mouse sobre um setor.
Por exemplo, podemos criar a medida Tempo Medio Permanencia:
Tempo Media Permanencia (seg) = AVERAGE('Historico Loja'[Tempo Permanência (seg)])Essa medida pode ser adicionada ao Tooltip do gráfico.

Dessa forma, além da média de vendas, também seja possível visualizar a média de permanência dos clientes em cada setor.

Filtrando Dados Dinamicamente

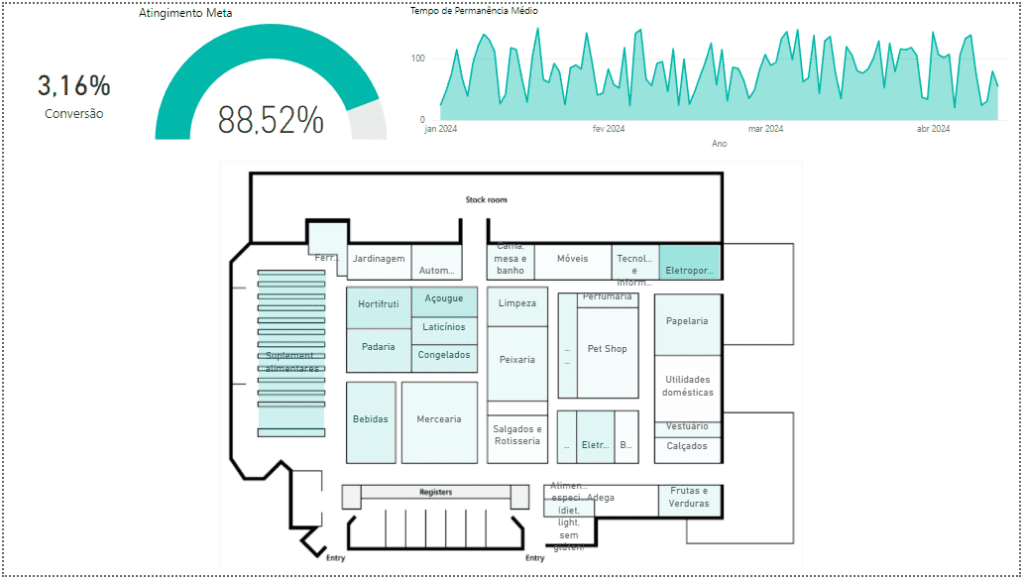

Uma das funcionalidades mais interessantes do gráfico com o Synoptic Panel é a capacidade de filtrar os dados dinamicamente. Isso significa que, ao clicar em uma área específica do gráfico, os dados relacionados a essa área serão atualizados nos demais gráficos.

Com isso, é possível ter uma visão detalhada sobre a média de vendas por setor, o tempo médio de permanência, a porcentagem da meta atingida, a conversão e muito mais, apenas combinando outros gráficos com nosso mapa interativo.
Conclusão – Crie seus próprios Mapas usando Imagens no Power BI: Layouts e Plantas Baixas
Transformar imagens em mapas interativos no Power BI é uma solução poderosa para análises personalizadas. Com o Synoptic Panel, você pode transformar plantas baixas, layouts e outros formatos em gráficos dinâmicos e ricos em informações.
Na aula de hoje, eu te mostrei todo o processo, desde a implementação de gráficos personalizados no Power BI, a criação do arquivo SVG, até a configuração e utilização desse recurso na prática dentro de um relatório do Power BI.
Não deixe de praticar com imagens e mapas diferentes, de acordo com a sua realidade e o seu negócio. E se você quiser dominar ainda mais as possibilidades do Power BI, conheça o nosso Curso Completo Power BI Impressionador!
