Gráfico de Velocímetro no Power BI Como Você Nunca Viu

Na aula de hoje eu vou te mostrar um gráfico de velocímetro no Power BI como você nunca viu! Aprenda a construir do zero nesta aula!

Resposta rápida: o gráfico de velocímetro do Power BI não é nativo: ele se chama Tachometer e vem dos três pontos do painel de visualizações, em Obter mais visuais, com conta gratuita. Depois de arrastar a medida para o campo Value, crie medidas fixas para o início e o fim de cada faixa, senão o visual escolhe sozinho uma escala perto do dobro do valor.

Caso prefira esse conteúdo no formato de vídeo-aula, assista ao vídeo abaixo ou acesse o nosso canal do YouTube!

O que você aprende neste vídeo

Resposta rápida: A aula monta um velocímetro do índice de produtividade de uma fábrica: escala de 0 a 100%, três faixas (ruim até 30%, ok até 70% e ótima acima disso) definidas por medidas, cores escolhidas com a ajuda de um site, meta de 75% e uma segmentação por mês que filtra o gráfico.

Neste vídeo (15 min):

• 2:37 - No arquivo da aula o visual já vem baixado; na loja de visuais, além de adicionar um gráfico ao Power BI, dá para baixar uma amostra, uma tabela com dados para treinar com ele.
• 4:33 - A base do exemplo é o histórico de produção de uma fábrica, e o índice de produtividade (horas produtivas divididas pelo total de horas trabalhadas) entra no campo de valor do velocímetro: 77,69%.
• 6:55 - Com uma medida igual a 0 no início e outra igual a 1 no fim, a escala passa a ir de 0 a 100%, em vez de ir até perto do dobro do valor.
• 8:06 - As faixas do exemplo são ruim de 0 a 30%, ok de 30 a 70% e ótima acima de 70%: medidas iguais a 0.3 e 0.7 vão para o Range 2 e o Range 3, e o visual desenha as três faixas.
• 8:14 - Com as três faixas prontas, as cores padrão vêm trocadas: verde na pior faixa e vermelho na última.
• 9:22 - Um verde escolhido num site de cores vai para o Range 3, colado em Mais cores, na formatação do visual.
• 10:03 - Para combinar com esse verde, o vermelho do Range 1 é a cor complementar que o próprio site sugere.
• 10:25 - O amarelo do Range 2 sai da paleta de cores do Power BI: o primeiro amarelo do bloco, ignorando as cores de cima.
• 12:22 - Uma medida de meta igual a 0.75, no campo Target, marca no gráfico se o indicador está acima ou abaixo da meta.
• 13:43 - Uma segmentação de dados com o mês, tirado da hierarquia da data de início da produção, filtra o velocímetro: clicando em janeiro, ele mostra a produtividade daquele mês.

Trechos do vídeo:

• O velocímetro funciona melhor para percentuais ou para números numa escala, como de 1 a 5: algo que tenha mínimo, máximo e meta. Para qualquer indicador, o instrutor não o recomenda.
• Nas medidas que montam a escala, 100% se escreve 1 e 30% se escreve 0.3, com ponto no decimal, porque a fórmula não entende percentual.
• Mesmo que a escala já comece no zero, fixar o início com uma medida igual a 0 é uma garantia, porque o visual pode acabar bagunçando isso depois.
• Visual personalizado pode trazer as opções de formatação em inglês: no velocímetro, o tamanho do texto se acha pesquisando size, e não fonte.

Para receber por e-mail o(s) arquivo(s) utilizados na aula, preencha:

Fala impressionadores! Esse é um gráfico personalizado no Power BI, mas fazendo o download dos arquivos na descrição você não precisa acrescentá-lo, basta utilizar o arquivo e treinar.

Esse é o gráfico Tachometer no Power BI é um gráfico bem visual que funciona muito bem para representar percentuais.

Fica ótimo para ver metas dentro do Power BI de uma forma mais fácil, como ele não é um gráfico nativo do programa você vai notar que ele tem alguns campos diferentes e seus campos são todos em inglês. Então qualquer formatação que queira procurar e fazer terá que ser feita em inglês.

E aí, vamos aprender a usar esse gráfico de velocímetro no Power BI?

Lembrando que o arquivo zerado e o completo estão disponíveis no material didático desta aula, vamos iniciar com o arquivo zerado!

Como dissemos antes, este é um gráfico personalizado, por isso observe que seu ícone fica em uma subdivisão abaixo dos gráficos padrão do Power BI.

Para obter novos visuais você precisa clicar nos três pontinhos abaixo dos gráficos e depois na opção Obter mais visuais.

Para baixar os visuais você precisa abrir uma conta gratuita no Power BI.

Você consegue inclusive baixar uma amostra gratuita de uma planilha com dados que contem a aplicação do gráfico, nesta aula você não vai precisar porque já disponibilizamos a planilha do material didático com este gráfico incluso.

Vamos começar!

A primeira coisa a fazer é clicar no link do gráfico, feito isso temos que determinar o campo valor, lembre-se de que este gráfico é mais recomendado para demonstrar valores percentuais. Neste exemplo vamos medir a produtividade de uma empresa.

Arraste a medida de produtividade para o campo valor do gráfico -> após isso vamos ter que fazer alguns ajustes no gráfico.

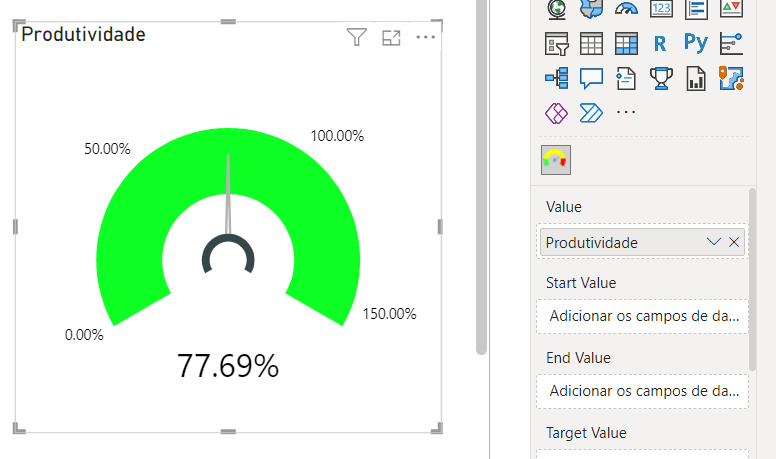

Por padrão o gráfico coloca como margem de 0 até mais ou menos o dobro da porcentagem da medida, nossa medida está em 77,69%, então a margem dada está indo de zero a 150%.

Vamos ajustar -> Nos campos do Visual temos os campos indicando o valor inicial, final e onde terminam das faixas de metas do gráfico, precisamos criar medidas que indiquem ao gráfico onde começar e terminar.

Criando as medidas

Na guia Página inicial clique em Nova medida, nossa medida será:

Valor inicial = 0

Feito isso arraste essa medida até o campo do Visual chamado -> Start Value

Após, vamos criar a medida final, novamente clique em nova medida:

Valor final = 1

Por que o valor final é igual a 1 e não igual a 100? O valor será 1 porque aqui na medida ele não entende valor percentual, então 1 é equivalente a 100%.

Feito isso, arraste a medida até o campo -> End Value

Agora vamos fazer medidas para definir as faixas, por exemplo:

De 0 a 30% faixa vermelha, de 30% a 70% faixa amarela, e a partir de 70% faixa verde.

Novamente clique em nova medida:

Valor 2 = 0.3

Arraste essa medida para o campo -> Range2 Start Value

Temos a medida até 30% vamos fazer a medida a partir de 70% -> Nova medida:

Valor 3 = 0.7

Arraste esta medida até o campo -> Range3 Start Value

Ajuste das cores do gráfico

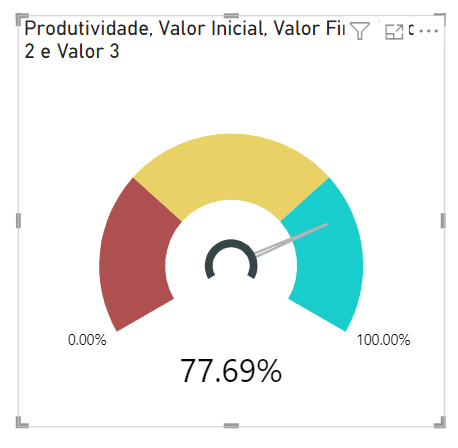

Precisamos ajustar as cores, da forma que está, o valor verde que deveria representar o melhor cenário para as metas está indicando de 0 a 30% do esperado, as cores estão invertidas.

Poderíamos inverter as cores, mas prefiro buscar por cores personalizadas, vamos buscar por essas cores no site Color-Hex.Com.

Observe o código logo abaixo de cada cor, copie o código da cor escolhida e vamos utilizar para personalizar o gráfico.

Clique em Range 3 -> Color -> Mais Cores -> Cole o código da cor no campo Hex.

Agora só temos que fazer o mesmo para as cores do Range 1  e Range 2.

No site Color-Hex.Com, clicando sobre o verde que você escolheu irá abrir outra página onde o site disponibiliza combinações para essa cor, cores complementares que combinam, você pode pegar os códigos de lá ou usar o Mais cores dentro de Color no Range 1 e 2 e definir as cores que fazem sentido para você.

Temos uma aula completa ensinando dicas e sites para trabalhar com cores em seus gráficos!

Resultado

Ajuste das letras

Para ajustar o tamanho das letras e deixá-las um pouco maior, vamos pesquisar pela palavra -> Size sendo o mesmo que pesquisar pela palavra -> Fonte, quando o gráfico é personalizado devemos fazer as pesquisas em inglês.

Feito isso podemos aumentar as fontes e o eixo nesta opção.

Título

Para ajustar o título vamos em -> Geral -> Título

Nesta parte podemos apagar e reescrever o título do gráfico para algo mais conciso e visual, podemos centralizar o título e muito mais.

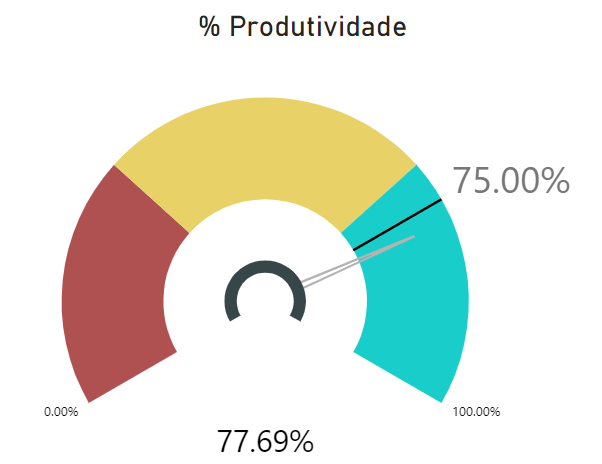

Acrescentando um indicador de meta

Para acrescentar o indicador de meta temos que preencher o campo -> Target Value

Então, como fizemos anteriormente, vamos criar uma medida:

Meta = 0.70

Agora arraste essa medida para o campo Target Value.

Segmentação de dados

Este é um gráfico dinâmico, ou seja, podemos colocar uma segmentação de dados para facilitar a busca de informações pelo usuário:

Vamos clicar no ícone de segmentação de dados -> na tabela Hora Início vamos à hierarquia de datas -> clicando nela vamos encontrar as opções de ano, mês, dia e trimestre -> selecione o mês e arraste até o campo de segmentação de dados.

Feito isso clique em Formatar Visual e ajuste o tamanho do título a fonte usada, etc.

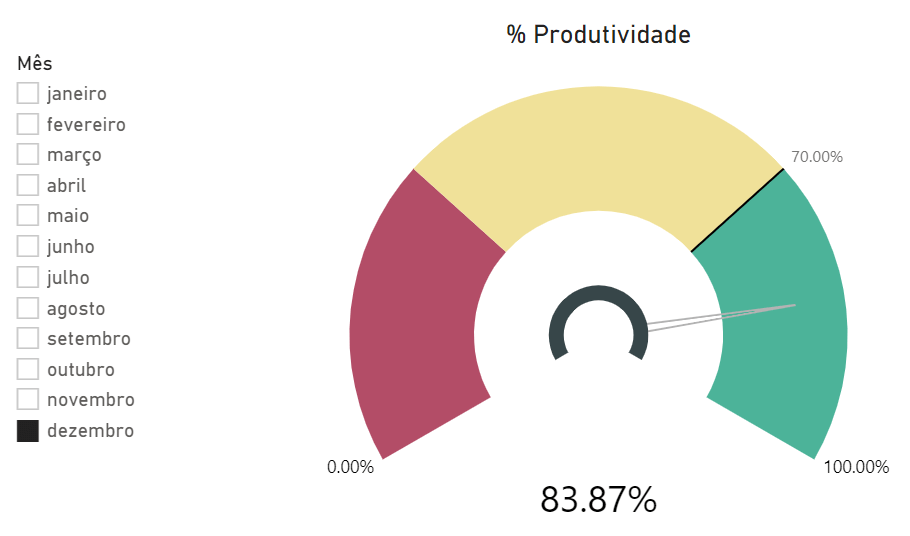

Resultado

Agora temos um gráfico totalmente dinâmico, podemos clicar nos meses e ver a seta do velocímetro se mover indicando a porcentagem que foi alcançada naquele mês.

Conclusão – Gráfico de Velocímetro no Power BI

Você já conhecia o gráfico de velocímetro? Este gráfico personalizado e super fácil de fazer é muitas vezes pouco explorado.

Agora além de saber como construir um, você pode usar a opção de Obter mais visuais para encontrar mais opções de gráficos personalizados e ir baixando exemplos de planilhas para aprender cada vez mais e impressionar com seus resultados!

Eu fico por aqui! Até a próxima! Abraço,

Hashtag Treinamentos
