Postado em em 15 de maio de 2023

O que é o Perceptron? Você já conhece a estrutura de redes neurais? Nesta aula vamos dar continuidade a explicação com exemplos práticos!

Caso prefira esse conteúdo no formato de vídeo-aula, assista ao vídeo abaixo ou acesse o nosso canal do YouTube!

Para receber por e-mail o(s) arquivo(s) utilizados na aula, preencha:

Fala Impressionadores! Você já ouviu falar no Perceptron? Sabe o que é ou como ele funciona?

Nessa aula eu vou te mostrar o que é o Perceptron, como ele funciona e um pouco da história dele.

O Perceptron é a estrutura base de redes neurais e Deep learning, clique no link da última aula! Vale a pena conferir. Você vai ver em vários casos o uso do Perceptron para classificação de dados.

Vamos utilizar o Dataset Íris como base para fazer o nosso exemplo, esse é um dataset já conhecido, mas se não conhece, não tem problema, você vai conseguir acompanhar a nossa análise de dados!

Vou te mostrar 2 exemplos, um onde temos dados linearmente separáveis e outro onde temos dados não linearmente separáveis.

Além disso, ainda quero te mostrar o problema do OR e XOR no Perceptron que “congelou” ele por muito tempo.

O Perceptron

https://scikit-learn.org/stable/modules/generated/sklearn.linear_model.Perceptron.html

O Perceptron é usado para resolver diversos problemas como:

  • Reconhecimento facial
  • Carros autônomos
  • Reconhecimento de fala, etc.

Este é um modelo linear para classificação binária. Só é possível fazer a separação se os dados forem linearmente separáveis.

O seu aprendizado é feito através do cálculo dos pesos e vieses e o seu funcionamento é baseado no funcionamento do neurônio humano:

O Perceptron
comparação

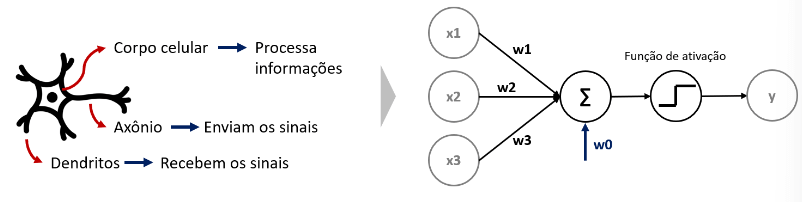

A ideia do Perceptron é justamente copiar o funcionamento do nosso neurônio.

Foi proposto em 1943 por McCulloch e Pitts e implementado pela primeira vez em 1958 por Frank Rosenblatt segundo o The New York Times:

O perceptron é “o embrião de um computador eletrônico que [a Marinha] espera que seja capaz de andar, falar, ver, escrever, reproduzir-se e ter consciência de sua existência”

Devido a sua limitação de prever padrões simples como o OU exclusivo (XOR), ficou um tempo “congelado”, mas foi retomado fortemente com o avanço do Deep Learning

[ ]

# Importando as bibliotecas

import pandas as pd

import matplotlib.pyplot as plt

import numpy as np

Vamos usar o dataset iris:

https://scikit-learn.org/stable/modules/generated/sklearn.datasets.load_iris.html#sklearn.datasets.load_iris

# Importando o dataset iris

from sklearn.datasets import load_iris

# Determinando o X e y

X_iris,y_iris = load_iris(return_X_y=True, as_frame=True)

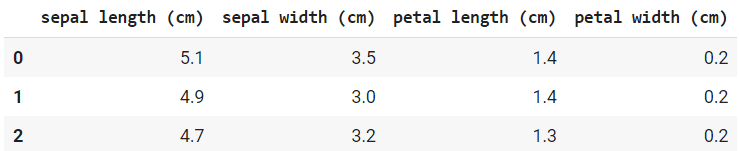

# Visualizando

X_iris.head(3)
O Perceptron
visualizando a base
# Selecionando apenas as colunas de pétala e o target 0 e 1

X = X_iris.loc[y_iris.isin([0,1]),['petal length (cm)','petal width (cm)']]

y = y_iris.loc[y_iris.isin([0,1])]

# Verificando o valor de y

y.value_counts()
value
valores

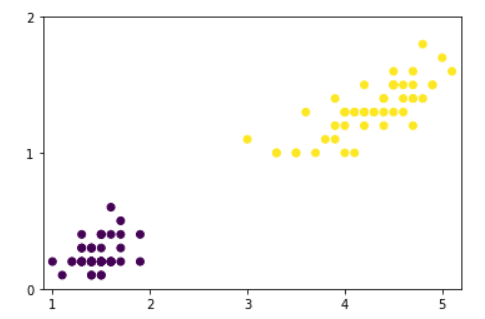

# Observando graficamente os dados

fig, ax = plt.subplots()

ax.scatter(X.iloc[:,0],X.iloc[:,1],c=y)

ax.set(xlim=(0.9,5.2),xticks=[1,2,3,4,5],

   ylim=(0,2),yticks=[0,1,2])

plt.show()
O Perceptron
pontos linearmente separáveis

O que acabamos de fazer foi separar os dados em 0 e 1. Observe que o gráfico mostra os pontos linearmente separáveis, porque aqui somos capazes de traçar uma linha entre esses dados e classificar tudo que estiver acima da linha e tudo que estiver abaixo dela.

Vamos entender observando a figura abaixo:

O Perceptron
exemplo

Neste exemplo temos dois valores que estão sendo passados, esses valores estão recebendo um peso, em seguida recebem um valor fixo e a partir daí seguem para a função de ativação, o resultado será nosso y.

É importante lembrar que por mais que temos no gráfico a reta horizontal correspondendo ao x e a reta vertical correspondendo ao y, neste caso consideramos a reta horizontal como X1 e vertical como X2.

Estou apenas reforçando essas classificações para não haver confusão com o y, que é o que estamos querendo prever.

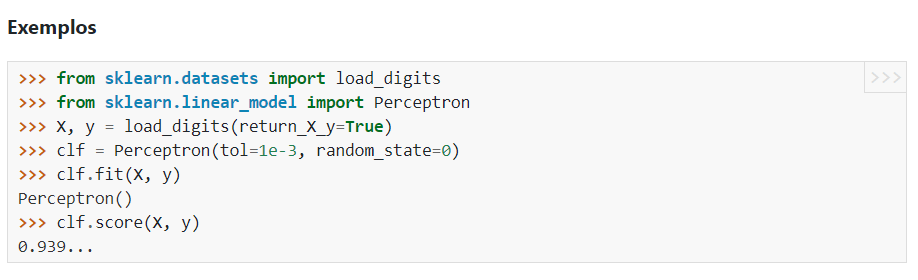

Agora, vamos importar o Perceptron e fazer a classificação conforme a documentação:

O Perceptron
documentação

Podemos utilizar o Perceptron para separar esses dados

# Separando em treino e teste

from sklearn.model_selection import train_test_split

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.33, random_state=42)

# Importando o Perceptron

from sklearn.linear_model import Perceptron

# Criando o classificador

clf = Perceptron(tol=1e-3, random_state=0,eta0=0.1)

# Fazendo o fit com os dados

clf = clf.fit(X_train,y_train)

# Fazendo a previsão

y_pred = clf.predict(X_test)

Podemos utilizar a matriz de confusão para avaliar esse modelo

https://scikit-learn.org/stable/modules/generated/sklearn.metrics.confusion_matrix.html

# Importando a matriz de confusão

from sklearn.metrics import confusion_matrix

# Avaliando o modelo

confusion_matrix(y_test,y_pred)
matrix
matrix

Entendendo o que o Perceptron fez.

O Perceptron
exemplo

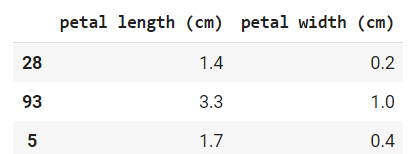

X_train.head(3)
O Perceptron
filtrando os primeiros 3 valores

Esses são os valores do meu input, ou seja, os dados de entrada.

Neste caso estamos começando com os valores de 1,4 e 0,2 e vamos começar com o peso valendo 0 e 0 também.

Após definir o valor e peso vamos multiplicar o valor pelo peso, somar esses valores e, após isso, somar com o intercept_

Na parte de baixo da função de ativação a classe é 0 e na parte de cima corresponde a 1, neste caso nosso y é zero e a decisão está correta.

Após calcular a primeira linha e ele vai passar para a segunda e assim sucessivamente.

y_train[:3]
valores
valores

E esses são os dados do output, dados de saída do nosso modelo.

# Verificando o coef_

clf.coef_

array([[0.08, 0.08]])

# E o intercept

clf.intercept_

array([-0.2])

# Podemos escrever w1, w2 e w0 como

w1 = round(clf.coef_[0][0],2)

w2 = round(clf.coef_[0][1],2)

w0 = clf.intercept_[0]

print(w1,w2,w0)

0.08 0.08 -0.2

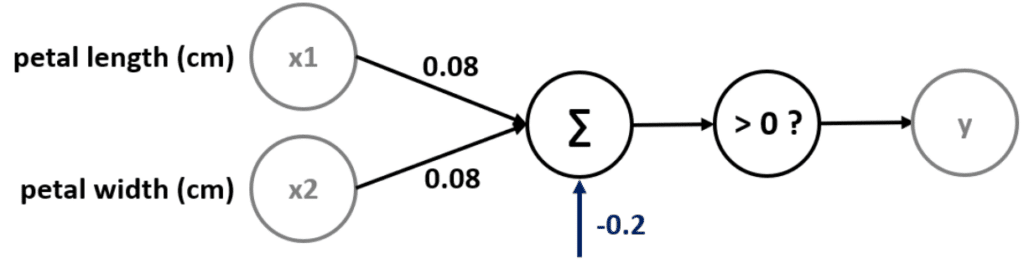

O resultado será como mostrado na figura:

O Perceptron
exemplos

Após definir o valor e peso vamos multiplicar o valor pelo peso (0,08), somar esses valores e, após isso, somar com o intercept (-0,2).

Classificação

Se o resultado for maior que zero a classificação será 1, se for menor ou igual a zero a classificação será zero.

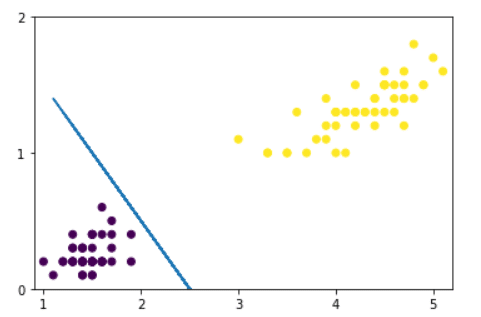

Podemos visualizar graficamente:

# Adicionando essa reta no gráfico

fig, ax = plt.subplots()

ax.scatter(X_train.iloc[:,0],X_train.iloc[:,1],c=y_train)

ax.plot(X_train.iloc[:,0],(-w1*X_train.iloc[:,0]-w0)/w2)

ax.scatter(X_test.iloc[:,0],X_test.iloc[:,1],c=y_test)

ax.set(xlim=(0.9,5.2),xticks=[1,2,3,4,5],

   ylim=(0,2),yticks=[0,1,2])

plt.show()
visualizando a separação
visualizando a separação

O que acontece se tentarmos separar as classes 1 e 2?

# Agora considerando as classes 1 e 2

X = X_iris.loc[y_iris.isin([1,2]),['petal length (cm)','petal width (cm)']]

y = y_iris.loc[y_iris.isin([1,2])]

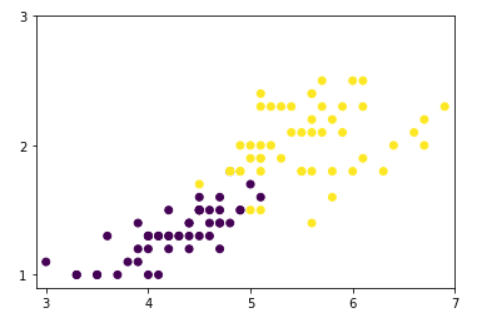

# Observando graficamente os dados

fig, ax = plt.subplots()

ax.scatter(X.iloc[:,0],X.iloc[:,1],c=y)

ax.set(xlim=(2.9,7),xticks=[3,4,5,6,7],

    ylim=(0.9,3),yticks=[1,2,3])

plt.show()
visualização
visualização
# Separando em treino e teste

from sklearn.model_selection import train_test_split

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.33, random_state=42)

# Criando um classificador

clf = Perceptron(tol=1e-3, random_state=0,eta0=0.1)

# Fazendo o fit com os dados

clf = clf.fit(X_train,y_train)

# Fazendo a previsão

y_pred = clf.predict(X_test)

# Avaliando o modelo

confusion_matrix(y_pred,y_test)

array([[19, 2],
       [0, 12], dtype=int64)
# Podemos escrever w1, w2 e w0 como

w1 = round(clf.coef_[0][0],2)

w2 = round(clf.coef_[0][1],2)

w0 = clf.intercept_[0]

print(w1,w2,w0)

-0.24 3.07 -3.800000000000002

# Adicionando essa reta no gráfico

fig, ax = plt.subplots()

ax.scatter(X_train.iloc[:,0],X_train.iloc[:,1],c=y_train)

ax.plot(X_train.iloc[:,0],(-w1*X_train.iloc[:,0]-w0)/w2)

ax.scatter(X_test.iloc[:,0],X_test.iloc[:,1],c=y_test)

ax.set(xlim=(2.9,7),xticks=[3,4,5,6,7],

    ylim=(0.9,2.6),yticks=[1,2,2.6])

plt.show()
O Perceptron
visualização

O Perceptron só consegue separar dados linearmente separáveis

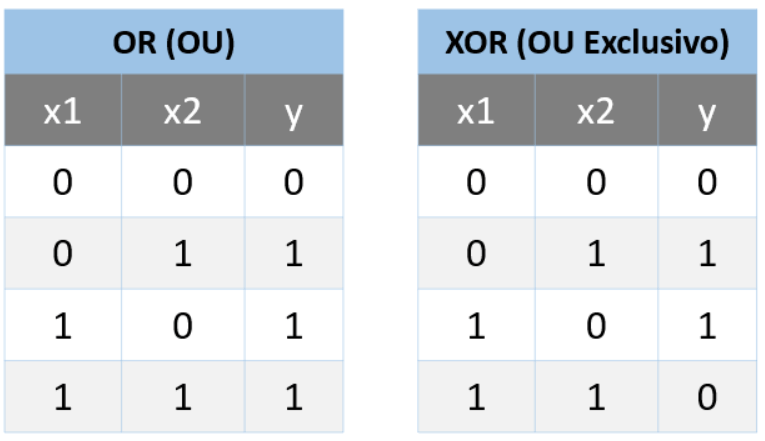

Para fechar esta aula vamos falar sobre o problema do OR e do XOR

OR e XOR
OR e XOR

Este é o problema que prejudicou o Perceptron na década de 80, este foi um problema simples, mas se o Perceptron não conseguia resolver nem mesmo algo tão simples então não poderia ser considerado um bom algoritmo naquela época.

Após isso ele foi utilizado na forma de redes neurais e então conseguiu resolver este problema.

OR

O OR é uma condição lógica que vai dizer que se x1 e x2 é igual a 0, então o y é 0.

Se pelo menos um valor for 1, então o y vai valer 1

O XOR (OU Exclusivo)

Neste caso é preciso apenas 1 valor verdadeiro, se for verdadeiro e falso então o resultado é verdadeiro, se forem dois verdadeiros ou os dois falsos então o resultado é falso.

# Vamos considerar inicialmente os dados abaixo

Dados = pd.DataFrame({

                         ‘x1’: [0,0,1,1]

                        ,’X2’: [0,1,0,1]

                        ,’Y’: [0,1,1,1]
# Visualizando a base

dados
matrix
matrix

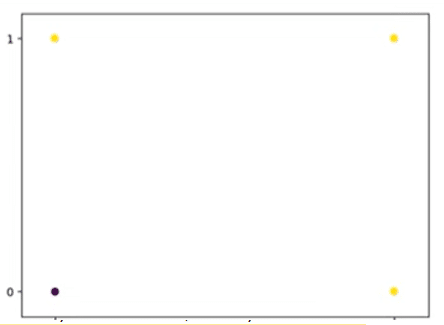

# E observando graficamente

fig, ax = plt.subplots()

ax.scatter(dados.x1,dados.x2,c=dados.y)

ax.set(xlim=[-0.1,1.1],xticks=[0,1],

       ylim=[-0.1,1.1],yticks=[0,1])

plt.show()
visualizando
visualizando

Este é um caso que o Perceptron consegue resolver.

# Criando o classificador

clf = Perceptron(tol=1e-3, random_state=0,eta0=0.1)

# Selecionando X e y

X = dados[['x1','x2']]

y = dados.y

# Fazendo o fit com os dados

clf = clf.fit(X,y)

# Fazendo a previsão

y_pred = clf.predict(X)

y_pred

array([0, 1, 1, 1], dtype=int64)

# Avaliando o modelo

confusion_matrix(y,y_pred)

array([[1, 0]

          [0, 3]], dtype=int64)
# Verificando o coef_

clf.coef_

array([[0.2, 0.2]])

# Verificando o intercept_

clf.intercept_

array([-0.1])

# Podemos escrever w1, w2 e w0 como

w1 = round(clf.coef_[0][0],2)

w2 = round(clf.coef_[0][1],2)

w0 = clf.intercept_[0]

print(w1,w2,w0)

0.0 0.0 0.0

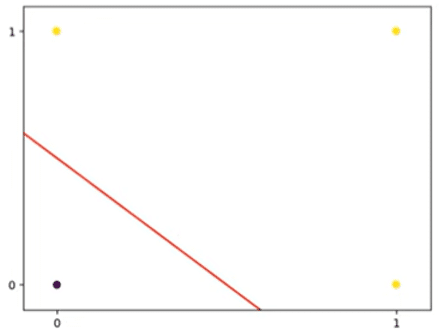

# Visualizando esse resultado graficamente

fig, ax = plt.subplots()

# Criando um array de x

x_perc = np.linspace(-0.1,1,100)

# Agora calculando o y

y_perc = (-w1*x_perc-w0)/w2

ax.scatter(dados.x1,dados.x2,c=dados.y)

ax.plot(x_perc,y_perc,'r')

ax.set(xlim=[-0.1,1.1],xticks=[0,1],

       ylim=[-0.1,1.1],yticks=[0,1])

plt.show()
O Perceptron
visualização

Vamos voltar e fazer para o caso do XOR

# Vamos considerar inicialmente os dados abaixo

Dados = pd.DataFrame({

                         ‘x1’: [0,0,1,1]

                        ,’X2’: [0,1,0,1]

                        ,’Y’: [0,1,1,0]

# Visualizando a base de dados
matrix
matrix

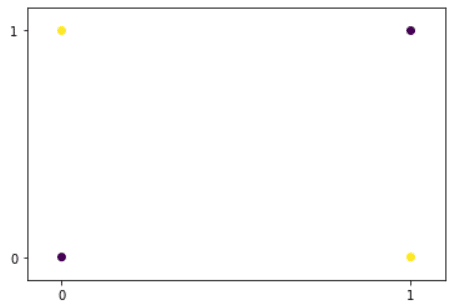

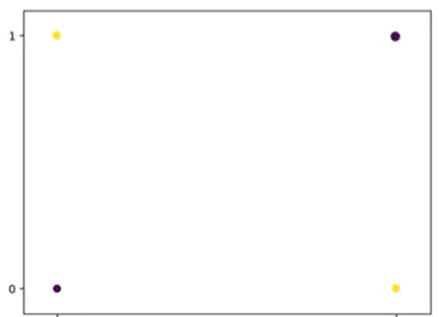

# E observando graficamente

fig, ax = plt.subplots()

ax.scatter(dados.x1,dados.x2,c=dados.y)

ax.set(xlim=[-0.1,1.1],xticks=[0,1],

       ylim=[-0.1,1.1],yticks=[0,1])

plt.show()
visualização
visualização

Observe que não é linearmente separável!


# Criando o classificador

clf = Perceptron(tol=1e-3, random_state=0,eta0=0.1)

# Selecionando X e y

X = dados[['x1','x2']]

y = dados.y

# Fazendo o fit com os dados

clf = clf.fit(X,y)

# Fazendo a previsão

y_pred = clf.predict(X)

y_pred

array([0, 0, 0, 0], dtype=int64)

# Avaliando o modelo

confusion_matrix(y,y_pred)

array([[2, 0]

          [2, 0]], dtype=int64)

# Verificando o coef_

clf.coef_

array([[0., 0.]])

# Verificando o intercept_

clf.intercept_

array([0.])

# Podemos escrever w1, w2 e w0 como

w1 = round(clf.coef_[0][0],2)

w2 = round(clf.coef_[0][1],2)

w0 = clf.intercept_[0]

print(w1,w2,w0)

0.2 0.2 -0.1

# Visualizando esse resultado graficamente

fig, ax = plt.subplots()

# Criando um array de x

x_perc = np.linspace(-0.1,1,100)

# Agora calculando o y

y_perc = (-w1*x_perc-w0)/w2

ax.scatter(dados.x1,dados.x2,c=dados.y)

ax.plot(x_perc,y_perc,'r')

ax.set(xlim=[-0.1,1.1],xticks=[0,1],

       ylim=[-0.1,1.1],yticks=[0,1])

plt.show()

Observe que ele não foi capaz de classificar:

C:\Users\Jean Luca\AppData\Local\Temp\ipykernel_8984\3847935731.py:8:RuntimeWarning: invalid value encountered in true_divide

  y_perc = (-w1*x_perc-w0)/w2
visualização
visualização

Neste caso ele não conseguiu gerar nenhum resultado, apesar de conseguir separar bem casos lineares, o Perceptron não foi eficiente em um caso “simples” como o OU Exclusivo, colocando em xeque a sua funcionalidade durante um bom tempo

Até que o ganho do poder computacional e o aumento na quantidade de dados permitiram conectar vários Perceptrons em várias camadas e com essa quantidade maior de Perceptrons trabalhando juntos o resultado apareceu e o projeto foi retomado.

Conclusão – O Perceptron

Nesta aula foi apresentado o Perceptron, o que é e para que é utilizado, também fizemos dois exemplos de casos reais que mostram o porquê do modelo ter ficado congelado tantos anos.

Vimos também o que mudou para que hoje com o ganho de poder computacional o Perceptron ter sido retomado e é o mais promissor nas áreas de inteligência artificial!

Eu fico por aqui! Até a próxima!
