Modelo Entidade Relacionamento para Bancos de Dados
Você conhece o Modelo Entidade Relacionamento (MER)? Hoje eu quero te mostrar o que é esse modelo e como ele funciona!
O Modelo Entidade-Relacionamento (MER) é a representação conceitual de um banco de dados: ele descreve as entidades (objetos do negócio), seus atributos (características) e os relacionamentos entre elas, incluindo a cardinalidade (1 para 1, 1 para n ou n para n). O Diagrama Entidade-Relacionamento (DER) é o desenho que representa esse modelo antes de criar as tabelas no banco de dados.
Caso prefira esse conteúdo no formato de vídeo-aula, assista ao vídeo abaixo ou acesse o nosso canal do YouTube!
O que você aprende neste vídeo
Resposta rápida: O MER descreve um negócio em entidades (os objetos: cliente, produto, funcionário), atributos (as características de cada uma) e relacionamentos (os verbos que as ligam: cliente compra produto). No banco, a entidade vira tabela e o atributo vira coluna, e um relacionamento muitos-para-muitos exige uma terceira tabela.
Neste vídeo (19 min):
- 1:00 - Antes do modelo vem o levantamento: quais dados o negócio controla, o que precisa ser armazenado e como esses elementos se ligam.
- 2:30 - MER é o modelo; DER é o diagrama, a representação visual do mesmo levantamento.
- 3:00 - Entidade: o elemento do negócio, sempre um substantivo, cliente, produto, funcionário, loja, projeto, departamento.
- 3:30 - Atributos: as características de cada entidade (ID, nome, CPF, preço, data de contratação).
- 4:30 - A ponte com o banco: a entidade vira tabela e cada atributo vira uma coluna dessa tabela.
- 5:30 - Relacionamento: como as entidades se ligam, quase sempre expresso por um verbo, “cliente compra produto”.
- 6:30 - A cardinalidade tem três formas: um-para-um, um-para-muitos e muitos-para-muitos.
- 7:30 - No exemplo, a relação é muitos-para-muitos: um cliente compra vários produtos e um produto é comprado por vários clientes.
- 11:00 - Tentativa que não funciona: colocar a lista de produtos numa coluna da tabela de clientes, cada célula só pode ter um valor.
- 12:00 - O inverso também falha, pelo mesmo motivo: listar vários clientes numa coluna da tabela de produtos.
- 13:00 - A solução é uma terceira tabela (vendas), com ID da venda, ID do cliente e ID do produto, uma linha por compra.
- 14:00 - Essa tabela ainda comporta atributos próprios do relacionamento, como a data da venda.
- 15:00 - Do modelo ao banco: um SGBD relacional (MySQL, SQL Server, PostgreSQL) e os comandos SQL, agrupados em DDL e DML.
Trechos do vídeo:
- É onde a tabela de vendas ganha sentido: ela não nasce de uma entidade do negócio, e sim da necessidade de registrar a relação entre duas entidades que se cruzam muitas para muitas.
- A regra que elimina as duas primeiras tentativas é a mesma da normalização: em banco relacional, cada célula guarda um único valor, não uma lista.

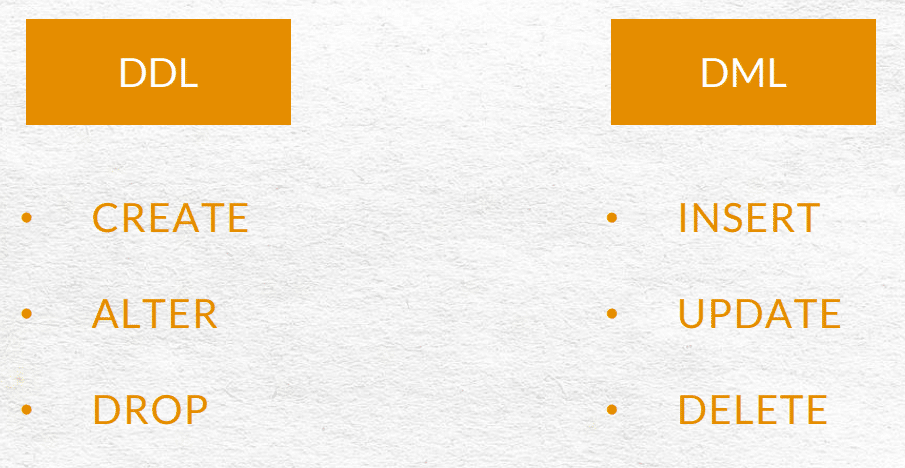

- A divisão dos comandos segue o papel de cada um: DDL (create, alter, drop) monta e altera a estrutura das tabelas; DML (insert, update, delete) mexe nos dados dentro delas.
Para receber por e-mail o(s) arquivo(s) utilizados na aula, preencha:
O que é um Modelo Entidade Relacionamento (MER)
O Modelo Entidade Relacionamento para bancos de dados é um modelo que descreve os objetos (entidades) envolvidos em um negócio, com suas características (atributos) e como elas se relacionam entre si (relacionamentos).
Nessa aula eu vou detalhar um pouco mais sobre o MER e como ele pode te auxiliar na construção de bancos de dados.
