Gráfico de Progresso no Power BI – Circle KPI Gauge

Fala, Impressionadores! Na aula de hoje vamos te mostrar como criar gráfico de progresso no Power BI.

Nós temos o gráfico de velocímetro, mas hoje vamos visualizar um dos gráficos personalizados no Power BI que é o Circle KPI Gauge!

Ele é bem parecido com o gráfico de rosca, mas ele já tem algumas configurações que vão facilitar a visualização das informações de progresso que você tenha.

Para te mostrar esse novo visual no Power BI nós vamos utilizar um dashboard de produção no Power BI que já criamos aqui no canal.

Então vamos substituir os gráficos de velocímetro pelos gráficos de progresso e vamos fazer algumas formatações também.

Que saber mais sobre a criação de gráfico de progresso no Power BI? Então vamos a aula que eu vou te ensinar. E ainda vou te mostrar como obter mais visuais no Power BI!

Para fazer o download do(s) arquivo(s) utilizados na aula, preencha com o seu e-mail:

O que é o Circle KPI Gauge

Temos um dashboard pronto, baseado numa outra aula aqui do Blog onde ensinamos dicas de design para dashboards Profissionais no Power BI. Ele está na formatação mostrada abaixo:

Gráfico de Progresso no Power BI

Nosso objetivo aqui na aula é fazer com que esses quatro gráficos de velocímetro presentes no canto inferior do dashboard sejam modificados para gráficos de progresso.

Esse é mais um gráfico personalizado que temos no Power BI. Um gráfico personalizado, nada mais é do que um gráfico que não é nativo do Power BI, mas podemos baixar para complementar nossas apresentações.

Esse download é muito fácil e simples, então não se preocupe que vamos mostrar. Vale lembrar que você vai ter uma diversidade de gráficos gratuitos para baixar e testar. São muito interessantes, pois você pode ter uma análise mais específica e o Power BI pode não ter o gráfico certo para essa análise, mas é possível que você consiga baixar esse gráfico!

Nos próximos passos vamos ver como baixar essas novas visualizações, e formatar para deixar da forma que queremos.

Como obter novos visuais no Power BI

Para baixar novos gráficos e publicar no Power BI, precisamos nos logar no aplicativo do Power BI. Perto dos ícones de minimizar, maximizar e fechar, temos a opção Entrar, como mostrado no vídeo. Entraremos com login e senha criados nas etapas de 1 a 5 mostradas acima.

Após nos logarmos, iremos no canto inferior direito das visualizações (Ícone de . . .), e iremos em Obter mais visuais.

Gráfico de Progresso no Power BI

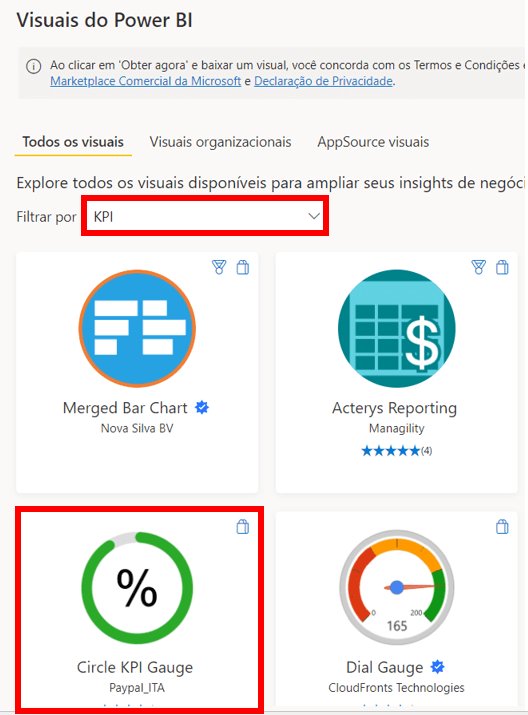

Uma nova janela se abrirá, e você conseguirá obter uma variedade enorme de tipos de gráficos com diversas funções.

Gráfico de Progresso no Power BI

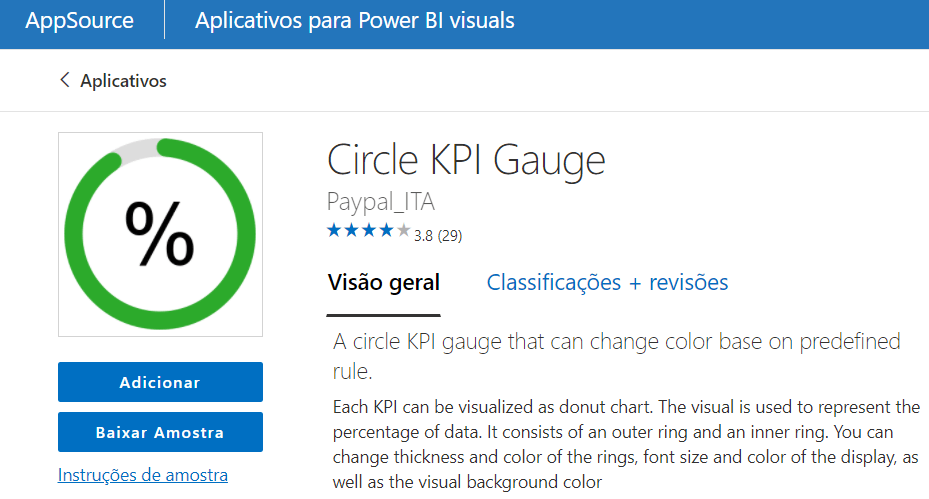

Para adicionar qualquer um desses gráficos, é só apertar em Adicionar, e esse novo gráfico ficará logo abaixo dos gráficos padrões do Power BI.

Gráfico de Progresso no Power BI

Formatação do Circle KPI Gauge

Vamos inicialmente excluir todos os gráficos de velocímetro do arquivo, para substituí-los, posteriormente.

Inicialmente vamos criar apenas um gráfico de progressão, na esquerda, e replicar os passos abaixo para os outros indicadores. Vamos:

Adicionar a nova visualização (Circle KPI Gauge)

Arrastar o indicador de OEE para ele (posteriormente os de Disponibildiade, Produtividade e Qualidade)

Enquadrar o gráfico dentro da forma do plano de fundo criado para esse gráfico

Lembrar de deixar o plano de fundo do gráfico (que não dá pra ser desativado – torná-lo transparente) da mesma cor do plano de fundo do relatório

Indo nas propriedades da visualização (símbolo de pincel), faremos as seguintes modificações na guia Visual:

  • Habilitar a opção “Enable Custom Font Sizes”
  • Alterar a propriedade Font Size: 54
  • Alterar a propriedade Outer Line Width: 25
  • Alterar a propriedade Inner Line Width: 12
  • Alterar a propriedade Ammandment Size: 13

Na guia Geral, vamos:

Em título, centralizar o título no Alinhamento Horizontal

Para finalizar a criação, vamos replicar o gráfico criado para encaixar os outros indicadores/medidas

Ícone Power BIPower BI Impressionador

Como dominar a ferramenta que mais cresce e forma profissionais disputados no Mercado de Trabalho, com a criação de Relatórios e Dashboards que impressionam e ajudam na tomada de decisão.

Black Friday · Lote Especial · Lote 1 · Último Lote

De R$ 1.497 56% OFF54% OFF53% OFF

por 12x R$ 6467,5069

Preço do Lote Especial por tempo limitadoPreço do Lote Especial só até amanhã, 13/11, às 23h59Preço do Lote Especial até 13/11, às 23h59Último dia do Lote Especial: o preço vale até hoje, às 23h59Preço do Lote 1 por tempo limitadoPreço do Lote 1 só até amanhã, 20/11, às 23h59Preço do Lote 1 até 20/11, às 23h59Último dia do Lote 1: o preço vale até hoje, às 23h59Preço do Último Lote por tempo limitadoPreço do Último Lote só até amanhã, 27/11, às 23h59Preço do Último Lote até 27/11, às 23h59Último dia do Último Lote: o preço vale até hoje, às 23h59

Começar agoraQuero a oferta de Black FridaySeta para a direita
Fundo Power BITelas Power BI

Personalização de cores

Indo nas propriedades da visualização (símbolo de pincel), faremos as seguintes modificações na guia Visual:

  • Alterar as propriedades Medium Color e High Color do 1º gráfico para #032030
  • Alterar as propriedades Medium Color e High Color do 2º gráfico para #004A5C
  • Alterar as propriedades Medium Color e High Color do 3º gráfico para #007977
  • Alterar as propriedades Medium Color e High Color do 4º gráfico para #2BA87E

Resultado final

Pronto! Agora nossos gráficos de rosca/progresso estão personalizados, e de forma harmônica com o nosso relatório!

Veja o resultado abaixo:

Gráfico de Progresso no Power BI

Conclusão do Gráfico de Progresso no Power BI

Nessa aula você viu:

  • Como criar gráfico de progresso no Power BI
  • Gráficos personalizados no Power BI
  • Obter mais visuais no Power BI

A ideia foi te mostrar como você consegue criar um gráfico de progresso para melhorar a visualização dessas informações e deixá-las ainda mais visuais e fáceis de serem entendidas.

Veja que no gráfico elas são fáceis de entender, e fica muito claro que algumas já estão bem próximas do 100%, mas que em alguns casos pode ter uma meta percentual para que os indicadores fiquem em níveis satisfatórios.

Agora você já pode acrescentar mais esse gráfico dentro do seu Dashboard e impressionar ainda mais!

Caso prefira esse conteúdo no formato de vídeo-aula, assista ao vídeo abaixo ou acesse o nosso canal do YouTube!

O que você aprende neste vídeo

Resposta rápida: A aula parte do dashboard de produção montado em outra aula do canal e troca os velocímetros dos indicadores percentuais pelo visual personalizado Circle KPI Gauge, sem a gambiarra de rosca com cartão. Depois ajusta fonte, espessura e centralização das linhas e define, em cada indicador, as faixas de ruim, médio e bom com cores próprias.

Neste vídeo (20 min):

  • 1:22 - O dashboard de partida mostra os indicadores percentuais em velocímetros
  • 2:31 - O caminho antigo: gráfico de rosca junto com um cartão e várias fórmulas
  • 3:59 - Em Obter mais visuais, a busca por Circle acha o Circle KPI Gauge
  • 5:38 - O indicador de eficiência da produção no visual, com 61% da circunferência preenchida
  • 7:42 - Tamanho de fonte personalizado para aumentar o número
  • 8:41 - Espessura da linha externa e da linha interna
  • 10:00 - Um ajuste mais abaixo nas propriedades volta a centralizar as duas circunferências
  • 11:28 - Título centralizado e visual copiado com Ctrl + C e Ctrl + V
  • 12:52 - Disponibilidade, produtividade e qualidade nos outros três visuais
  • 14:37 - Faixas do primeiro indicador: abaixo de 50% é ruim, acima de 80% é bom
  • 18:29 - Clicar em março no gráfico mensal filtra os quatro indicadores

Trechos do vídeo:

  • Visual baixado em Obter mais visuais não vem traduzido: as opções de formatação aparecem em inglês, o que não atrapalha o uso.
  • O plano de fundo do Circle KPI Gauge não sai, então ele precisa ter a mesma cor do fundo do dashboard; senão aparece um quadrado por cima do layout.
  • Se o visual não se mexe ao clicar e arrastar, segurar nos três pontinhos acima dele costuma funcionar.
  • As faixas de ruim, médio e bom são definidas em cada visual, e as cores que vêm por padrão podem chegar trocadas, com vermelho na faixa boa: confira em cada indicador.
  • Para mostrar quanto da meta já foi atingida, calcule o percentual das vendas sobre a meta e leve esse número para o gráfico de progresso.
